RC Otomobil Işık Sistemi

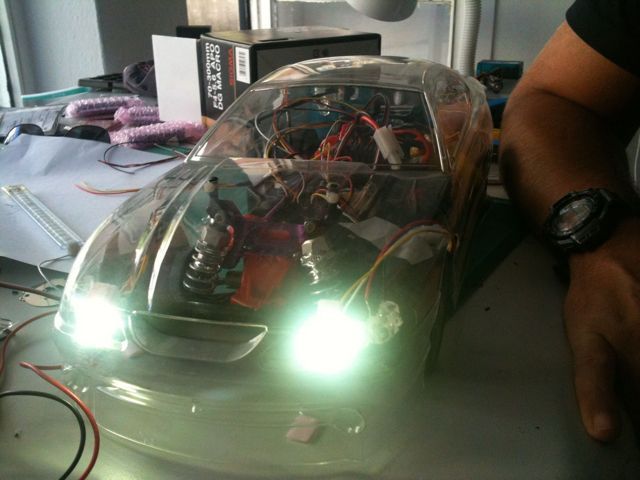

Model otomobiller için tasarladığım yeni ışık kontrol devresi LightCon bu hafta görücüye çıktı.

LightCon 8 adet MosFET transistör ve 8Mhz hızında çalışan Atmega48/328 işlemcisi sayesinde iki kanaldan gelen servo kumanda sinyallerini takip ederken 8 kanal PowerLED çıkışından pek çok görevi yerine getirebiliyor.

Youtube Videosu

Aslında model uçak ve helikopterler için pek Blackjack Online çok farklı navigasyon paternine sahip olsa da özellikle otomobiller için ayrı bir yazılım ile dünyada ilk kez sinyal ışıkları da olan bir sistem hazırladım.


LightCon, otomobil üzerindeki Rc alıcının ESC ve Servo çıkışına paralel bağlanarak hem gaz ve fren, hem de sag sol dönüşlerde sinyalleri açıp kapıyor.

Ürün Flytron.com da satışta.

Remove Before Flight Anahtarı Yapımı

Şu uçakların havalanmadan önce sökülmesi gereken kırmızı kurdelalarından esinlenerek,


  • Uçağın elektrik sistemini açıp kapayan
  • Aynı noktadan şarj etme imkanı sağlayan
  • Üstelik anahtarı açmadan uçağı uçurmaya kalkmaya da engel olacak

basit bir anahtar projesi .
Gerekli malzemeler:
Tüm malzemeler 3-5 YTL tutuyor, Futaba servo soketi ve kablo yerine bozuk bir servonun kablosu kesilip hazır olarak kullanılabilir. Power jak ve soket elektronikcilerde kolay bulunan bir çifttir, eski bozuk radyo veya benzeri cihazlardan da sökülebilir.

Genel olarak Power soketin bacak şeması şekildeki gibidir,
Ortak uç ve jak’ın takılması ile aralarındaki bağlantı kesilen 2 adet uçtan oluşur, genelde orta uç + olarak kullanıldığından ben resimdeki gibi kodladım, orta ucu eksi kullanırsanız negatif yazdığım uçlar da + olur.

Artı ve Eksisine dikkat ederek kabloları resimdeki gibi lehimliyoruz.

Devre tarafındaki kabloya alıcımıza bağlayabilmek için gerekli soketi takıyoruz. Burad aben özel bir pense yardımı ile metal kontakları sıkıyorum, pense oldukça pahalı ve kolay bulunmayan türden o yüzden size tavsiyem eski ve bozuk bir servonun kablosunu kesip kullanın, hiç uğraşmayın.

Ve devremiz hazır,
Pil tarafında kalan uca birşey bağlamadım, o tarafa pili doğrudan lehimlemeyi düşünüyorum ki uçuş sırasında çıkma etme riskleri sıfır olsun.
Alttaki resimde jak sokete takılı olmadığından soketin anahtar uçları (eksi uçlar) birbirine kısadevre, yani uçağımızın sistemine elektrik verecek şekilde anahtar açık.

Bu resimde de jakı sokete taktım, böylece soketin içindeki anahtar açılarak alıcıyı devreden çıkardı, ayrıca jakın uçları da pilin uçlarına bağlanmış oldu.
Bu sayede hem uçağımızı yerde iken kapatmış oluyor, hem de jak üstünden şarj edebiliyoruz.

Artık tek ihtiyacınız, jakın ucuna 2 adet kablo ve bir de güzel REMOVE BEFORE FLIGHT yazılı kurdela bağlamak
